Скорострельный пистолет Mauser M1932 калибра 7,63 мм (Китай)
Первая тысяча усовершенствованных скорострельных моделей Mauser (M712) была продана в Китай после начала массового производства, серийные номера оружия составляли 100001A~101000A. Завод “Маузер” выпустил около 100 000 скорострельных пистолетов, из которых около 70 000 было продано в Китай. Среди них значительное количество скорострельных пистолетов Маузера, заказанных правительством, имели на правой стороне корпуса пистолета выгравированные традиционные китайские иероглифы “Сделано в Германии”. Предполагается, что фабрика Маузера выполнила эту гравировку по заказу Китая. После того как Германия ввела эмбарго на поставки оружия в Китай, оставалось еще 2000 “Маузеров” , на которые не нашлось покупателей. В конечном итоге их продали нацистским войскам СС (SS-Schutzstaffel), у которых в то время не хватало оружия.
Вообщем как мы можем увидеть - почти все M712 были проданы Китаю, так что часть пистолетов вполне могли быть захвачены японской армией.
Источник:
Книга “轻兵器杂志2009：抗战中国军队轻武器史料”.
P. S.
Так то есть свидетельства использования трофейных пистолетов Люгер, захваченных в Голландской Ост-Индии, думаю использования M712 более чем правдоподобно.
3 лайка
Интерес Японии к пулемёту Льюиса возник еще в 1913 году, когда японские представители посетили демонстрации в Бизли в Англии.
В 1915 году японская фирма Mitsui and Company Ltd. (Mitsui Bassan Kaisha Ltd.) с представительствами в основных странах мира связалась с Automatic Arms Company, выразив заинтересованность в приобретении прав на производство или прямой закупке пулеметов Lewis. Этот запрос был передан бельгийской фирме Armes Automatiques Lewis, которая контролировала права на распространение в Азии.
Дальнейший интерес к этому исследованию возник только после Первой мировой войны, во время которой императорское правительство Японии было союзником Великобритании. В 1918 году Великобритания поставила Японии некоторое количество пулемётов Vickers Mark I.
В 1927 году фирма Mitsui and Company Ltd., представлявшая японское правительство, возобновила свой интерес к пулемёту Льюиса с целью получения прав на его производство, а также начались переговоры о покупке пулемётов Льюиса непосредственно у B.S.A.
К 1929 году B.S.A. поставляла коммерческие пулемёты Льюиса японской военно-морской авиационной службе в стандартном калибре .303 British, обозначенном японцами как 7,7x56mm. Сам пулемёт получил обозначение “留式七粍七機銃” - пулемёт 7,7 мм поворотный. Большая часть этого оружия была передана военно-морским и морским частям.
“A50961” - оригинальный номер B.S.A., ниже “Военно-морской арсенал Йокосука”, “пулемёт 7,7 мм поворотный”, “Модель 1”, “1940 год”.
В 1931 и 1932 годах японцы вели переговоры с фирмой B.S.A. о правах на производство, в конечном итоге обеспечив необходимое оборудование и инструменты для своей собственной производственной программы. В 1932 году Япония официально приняла на вооружение авиационную и наземную модель пулемёта Льюиса под обозначением Тип 92.
Тип 92 в некоторых отношениях отличался от оригинальных пулемётов Льюиса поставленных от B.S.A. Одной из главных отличительных черт является увеличенная спусковая скоба. Рукоятка взведения находится только с левой стороны. Газовый регулятор на Тип 92 имеет только один газовый порт. Испытания Тип 92 на Абердинском испытательном полигоне показали регулярную скорострельность в 600 выстрелов в минуту.
Наземная модель была изготовлена на военно-морских арсеналах Тоёкава и Йокосука, а часть сборки была выполнена в филиале Хирацука.
Наземная версия Тип 92 с 47 зарядным магазином, общий вид справа.
Наземная версия Тип 92 с 47 зарядным магазином, общий вид слева.
Наземная версия Тип 92 с 47 зарядным магазином, общий вид справа.
Наземная версия Тип 92 с 47 зарядным магазином, общий вид слева.
Наземная версия Тип 92 с 47 зарядным магазином, общий вид справа.
Авиационная модель Тип 92 переделанного в ручной пулемёт.
Авиационная модель Тип 92 переделанного в ручной пулемёт.
Множество авиационных Тип 92 передланных в ручные пулемёты.
Винтовочный приклад, для пулемётов Тип 92, который так же можно было установить на авиационную модель.
Прицельные приспособления для авиационной модели Тип 92.
97 зарядный диск для пулемёта Тип 92.
Источник:
Книга “The Belgian Rattlesnake. The Lewis Automatic Machine Gun. A Social and Technical Biography of the Gun and its Inventors”.
4 лайка
Вот его бы прям так в игру и ввести: с кожаной накладкой на газовый шток и ствол, с самодельными сошками которые такнью закреплены к рукоятки, которые вообще прицеплены к месту крепления пулемёта к самолёту. Отмечу что у авиационной версии помимо меньшей массы, что довольно очевидно, так же нормальные прицельные приспособления в отличии от наземной модели.
7 лайков
Тип 5 “Хо-то”
Из устаревшего “Ха-го” решили сделать самоходную артиллерийскую установку, которая получила обозначение Тип 5 “Хо-то” . Для этого вносить больших изменений в конструкцию танка не потребовалось. Башня, вместе с подбашенной коробкой, демонтировались, а на их место устанавливались открытая сверху рубка. Толщина брони была довольно скромной – всего 8 мм, но она частично компенсировалась наклонным расположением бронелистов. В лобовой части рубки был сделан прямоугольный вырез под установку 120-мм гаубицы образца 1905 г. (“Type 38 Meiji”).
6 лайков
Находить что то адекватное для Японии всё сложнее и сложнее. Поэтому можно взяться за оружие Добровольческого боевого корпуса (国民義勇隊), то есть японского аналога Фольксштурма. Пока оставим кремнёвое оружие и копья из бамбука, и начнём повествование о боевых луках и арабалетах (все ваши VG 1-5 и StG 45 меркнут на их фоне). Так 15 декабря 1944 года Технический научно-исследовательский институт № 27 проводит испытания луков и арбалетов.
Длинный лук
Короткий лук
Арбалет Модель А
Арбалет Модель B
Но самое интересное - это стрелы. Помимо обычных стрел (в которых к слову использовался яд) были стрелы “Бакуя”, которые имели детонатор от Тип 97 и гранату Тип 99, и того стрела имела 110 г пикриновой кислоты! Приведу пару цитат из документа A03032155300:
-“Если стрела попадет прямо в цель, это приведет к мгновенной смерти или смертельной травме.”
-“Эффективность: около 2 метров в длину.”
Хотя как я могу понять, подобные взрывные стрелы были предназначены только для усиленного арбалет (Модель B).
Шутки шутками, а вот арбалет стреляющий гранатами для 1 БР звучит не так плохо. Я бы даже сказал что в этом больше смысла чем в оружии последних БП.
Источник:
Документ A03032155300 на JACAR.
9 лайков
Выглядит забавно , Ное сли поджеч стрелу и пойти в пещеры , да что пещеры даже гвадалканал заиграет новыми красками , когда там доспехи самурая …
2 лайка
Так уже есть. Присутствуют у бойца в отряде с события на 1 апреля. Он как раз бронебойщик, выдать во второй слот арбалет с взрывными стрелами.
3 лайка
А он придерживается бусидо?
1 лайк
Зависит от игрока
.

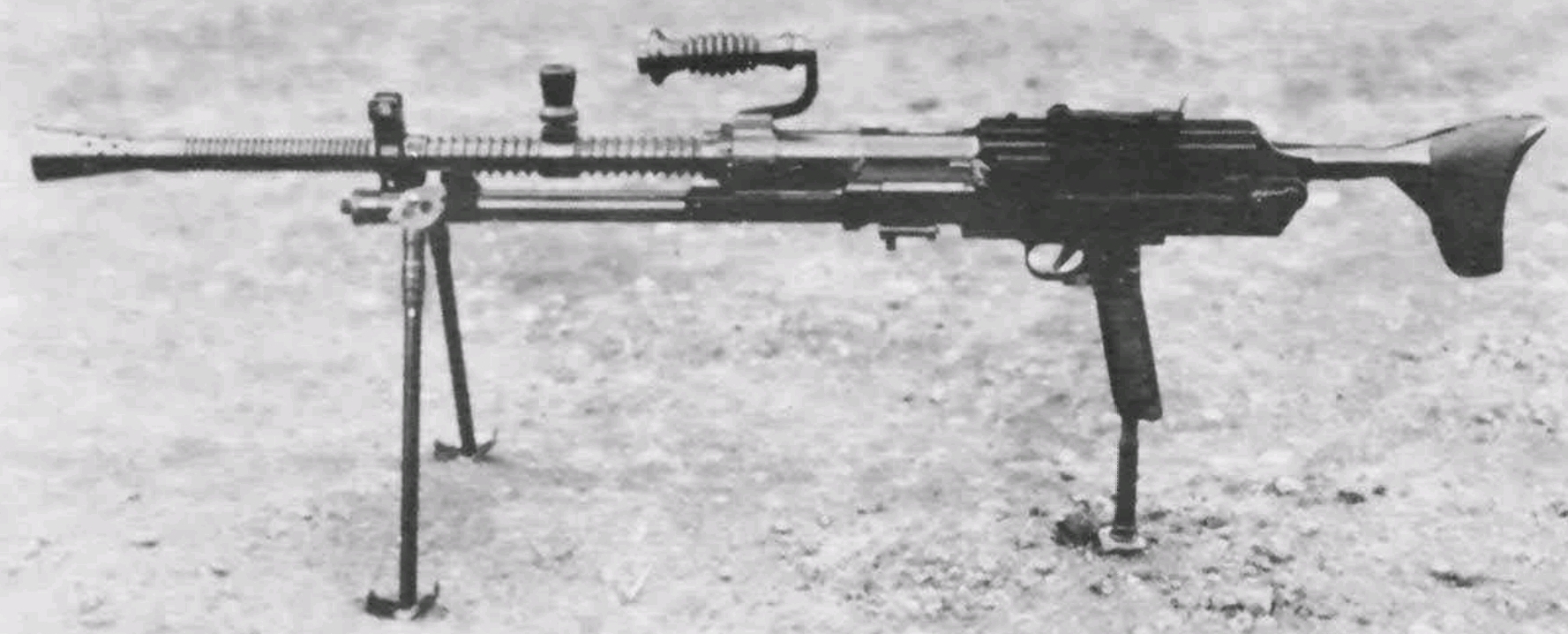

Фотографии поздних прототипов пулемётов в более высоком качестве (взяты из “Ordnance Technical Intelligence Report Number 19, Ordnance Department”):
3 лайка
Хах, в американском отчёте “Ordnance Technical Intelligence Report Number 19, Ordnance Department” сказано, что максимальная масса взрывчатых веществ для стрелы к араблету Модель B состовляла уже 200 г .
4 лайка
Простые винтовки калибра 7,7 мм и 8 мм
Была предпринята попытка создать очень простую винтовку, стреляющую стандартными патронами калибра 7,7 мм. Длина ствола составляла 50 см, а конструкция была настолько проста, что его, как и другие детали, можно было изготовить на обычном токарном станке. Это была однозарядная винтовка с продольно скользящим затвором. Этим оружием предполагалось оснастить войска передовой линии обороны. Однако, поскольку патроны оказались слишком мощными, было решено сделать винтовку короче и использовать стандартные 8-мм пистолетные патроны Тип 14. Такой вариант оказался гораздо более удачным.
Простая винтовка калибра 7,7 мм.
Простые винтовки калибра 8 мм.
Истчоник:
Документ “Ordnance Technical Intelligence Report Number 19, Ordnance Department”.
4 лайка
Национальные винтовка и пистолет
Эта винтовка была разработана для обороны с целью оснащения добровольческих войск и была типом, который мог быть изготовлен на любой небольшой фабрике или в кузнице. Конструкция была простой, поскольку обычный кусок трубы (диаметром 13 мм) образовывал ствол. Он был заряжен от 3 до 5 граммов черного пороха, а снаряд был сделан из обычного прутка, разрезанного на секции длиной около 15 мм. Ударный замок в виде S-образной подпружиненной детали разбивал капсюль вставленный в верхнее углубление в казенной части ствола. Так же были пистолетные версии оружия.
Национальная винтовка.
Американские солдаты осматривают национальную винтвоку.
Национальный пистолет.
Национальный пистолет.
Истчоник:
Документ “Ordnance Technical Intelligence Report Number 19, Ordnance Department”.
6 лайков
Национальный гранатомёт
Это была версия национальной винтовки с гораздо большим каналом ствола. Он должен был стрелять тем же способом, но его можно было использовать для стрельбы всем, от гранат до любого вида лома, который можно было забить в ствол. Одна версия имела бамбуковую трубку, обмотанную проволокой, а другая имела металлический цилиндр вместо трубки.
Источник:
Документ “Ordnance Technical Intelligence Report Number 19, Ordnance Department”.
5 лайков
В июле 1921 года Технический штаб армии предложил разработать военную саблю с прикрепленным к ней пистолетом и, приняв во внимание мнение Кавалерийской школы, составил нижеследующие рекомендации по проектированию:
-
Пистолеты применяются в конном бою во время атаки или преследования, а также в случаях, когда невозможно использовать меч. Также он используется для самозащиты разведчиками и курьерами.
-
Небольшой автоматический пистолет, удобный в обращении, должен быть помещен в рукоятку военного меча. Испытаниям подлежат два типа - А и В. У А ствол и клинок пересекаются почти под прямым углом, а у В ствол и клинок почти параллельны друг другу.
-
Пистолет должен иметь отдачу ствола и калибр 8 мм и, по возможности, использовать те же боевые патроны, что и испытываемый автоматический пистолет. Магазин должен быть легко отсоединяемым и заменяемым без снятия меча. Магазин должен вмещать не менее восьми патронов. Быть оснащенным предохранителем и уметь быстро переходить из положения для стрельбы в положение для нанесения колющих ударов, держа в руках боевой меч.
-
Конструкция и размеры меча должны распределять вес таким образом, чтобы обеспечить наиболее благоприятный баланс для нанесения колющих и рубящих ударов. Длина клинка должна соответствовать военному мечу Тип 32 A. Стандартный вес военной сабли с пистолетом составляет 1,8 кг без учета ножен.
-
Меч должен храниться в стальных ножнах и всегда прикрепляться с правой стороны седла.
-
Планируемая дата завершения первого прототипа — май 1922 года.
Пистолеты, используемые в прикрепленных к оружию мечах, были автоматическими пистолетами типа Намбу, доступными как в больших, так и в малых размерах. Результаты испытаний, проведенных армейским техническим инспекционным отделом в течение примерно одного года с сентября 1907 года, были благоприятными, и оружие было признано полностью пригодным для практического использования, поэтому среди кавалеристов возник спрос на принятие этих пистолетов для использования также кавалеристами. Чтобы добиться этого, меч и пистолет были объединены, чтобы их было легче носить.
В январе 1922 года, когда были окончательно доработаны руководящие принципы проектирования, Токийскому артиллерийскому арсеналу был размещён заказ на изготовление четырёх опытных образцов пистолетов, а прототип армейского меча с прикреплённым к нему пистолетом был официально одобрен Министерством армии и добавлен ко второй категории кавалерийского оружия в политике исследований в области вооружений.
В июне 1922 года была завершена Модель B, которая представляла собой Тип 32 Guntō, оснащенный малым автоматическим пистолетом Намбу, но исследования по этой модели были прекращены, поскольку ствол пистолета и ствол меча были параллельны, что означало отсутствие свободы действий. После этого был начат прототип Модель A, и в руководстве по проектированию патрон был сделан таким же, как у малого автоматического пистолета Намбу, а длина клинка была сокращена с оригинального Тип 32 Guntō A (835 мм) до 780 мм.
В январе 1923 года была завершена работа над прототипом Модель A, но он не только не мог свободно использоваться в качестве боевого меча, а его магазин и ствол пересекались под прямым углом, поэтому функция подачи пули была плохой, и по этой причине работа над четырьмя пистолетами, для которых было заказано пробное производство, была временно приостановлена. Более того, землетрясение в сентябре того же года уничтожило эти прототипы во время пожара, что заставило временно отложить исследования.
Однако в июне следующего года в Токийском артиллерийском арсенале был размещен ещё один заказ, и в ноябре была завершена работа над новой моделью. Она была отправлена в Кавалерийскую школу для практических испытаний, и в декабре школа пришла к выводу, что эта модель еще не достигла практической стадии.
В январе 1925 года Gas Electric Industries Co., Ltd. получила заказ на изготовление прототипа пистолета с измененными углами клинка и ствола на основе мнения Кавалерийской школы. Это было завершено в апреле, и впоследствии крепление военного меча было поручено Токийскому артиллерийскому арсеналу. Кроме того, была изготовлена ещё одна крупногабаритная модель. Это был прототип автоматического пистолета Модель B (позже ставший пистолетом Тип 14. Прототип автоматического пистолета Модель A был большим пистолетом с магазином на 15 патронов и весом 1,1 кг), к которому крепился военный меч. Эти прототипы были завершены в августе, и были проведены испытания. Маленький Намбу показал себя в целом хорошо, но большой Намбу показал себя плохо, поэтому после дальнейших доработок оба были отправлены в Кавалерийскую школу для практических испытаний.
Согласно отчёту Кавалерийской школы, направленному в Технический штаб в январе 1926 года, количество испытанного оружия было небольшим, а период испытаний коротким, поэтому о практической ценности судить нельзя, но в нем говорилось, что связь между пистолетом, который был основой этого оружия, и боевым мечом недостаточно прочная, и сомнительно, что оружие сможет выдержать длительное использование. Иными словами, кавалерия, которая просила такое оружие, отказалась принять его на вооружение.
(Вверху) Военный меч с прикрепленным экспериментальным пистолетом. Прототип автоматического пистолета Модель B был модифицирован, чтобы укоротить ствол. (Внизу) Правая сторона военного меча с прикрепленным экспериментальным пистолетом. Хорошо видны рукоять меча и сочленение.
(Вверху справа) Военный меч с прикрепленным к нему прототипом пистолета, модифицированного из автоматического пистолета типа Намбу. Из-за длинной рукояти кажется, что это Большой пистолет Намбу, но на самом деле это модифицированный Маленький пистолет Намбу. (Вверху слева) Экспериментальный военный меч с прикрепленным к нему пистолетом, рукоять которого вытянута как рукоять сабли. Лезвие видно. (Внизу) Рукоять меча объединена с пистолетной рукояткой.
Источник:
Книга Дзиро Саяма “小銃拳銃機関銃入門”.
4 лайка
Что же, у нас явно ошибка в названии (должно быть - Модель B), в калибре (должно быть - 7 мм) и в боезапасе (должно быть - 6 патронов).
3 лайка
Это точно законо ?
1 лайк
Тип 89 (специальный)/TE 4
Характеристики
Калибр - 7,7 мм
Масса пулемёта - 9,27 кг
Масса магазина - 2,37 кг
Длина - 1070 мм
Темп стрельбы - 800 выс/мин
Начальная скорость пули - 810 м/с
В игре очевидно масса без магазина и патронов. Общая масса должна быть чуть больше чем у MG 15, где от в районе 13,5 кг. Начальную скорость полёта пули даже здесь уменьшили, на целых 100 м/с. И кончено сделать вращения крышки магазина во время стрельбы тоже забыли.
Источник:
Наверное книга Дзиро Саямы “日本陸軍航空武器 機関銃・機関砲の発達と変遷”?
