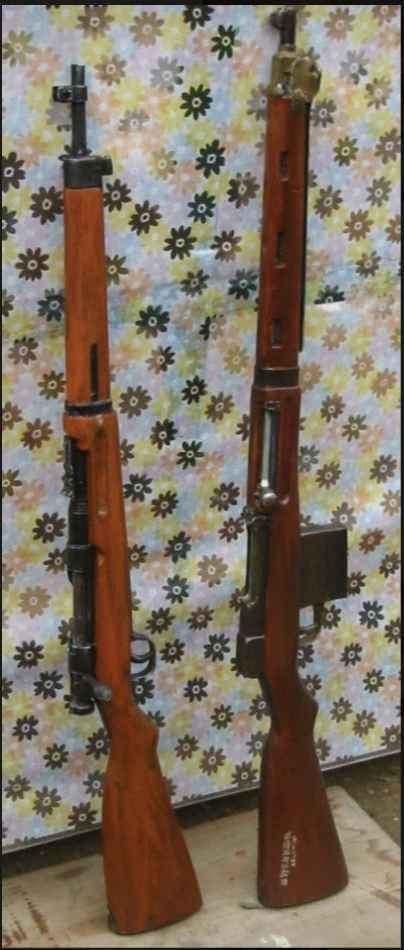

Пожалуй если вы и знакомы с историей этой винтвоки, то узнали о ней от Цвершица Андрея в ранних его статях про самозарядные винтовки. Фотографии этой винтвоки сразу должны были вас смутить, сделанные где то в мастерской в низком качестве, так ещё и современные, не говоря уже о штыке который даже не убирается до конца. Вообщем в личной переписке с Андреем, он рассказал мне, что винтовка - это макет, который сделал японский дед энтузиаст. Добытые мной оригинальные фото:
И вся история создании винтовки как я понимаю так же от деда. Вообще у японского дедушки был и свой личный блог, но в сявщи6с его смертью блог был удалён, поэтому что там было мы скорее всего не узнаем.
Но полным вымыслом винтвока конечно не является и есть даже упоминания о ней.
Вот различные упоминания в газетах:
Американский пассол просит узнать подробнее про винвтоку:

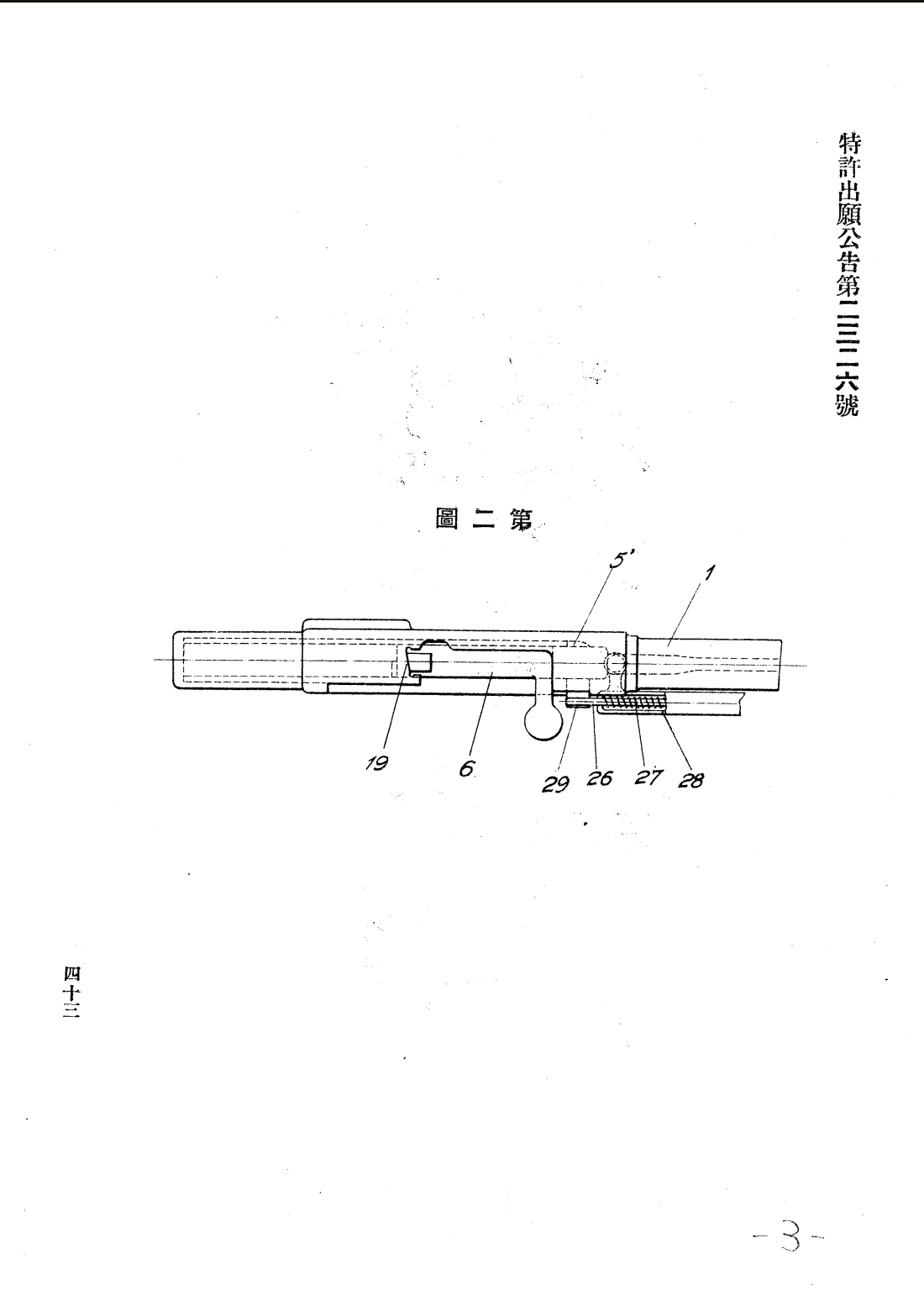

Вообщем винтовка упоминается где то в 1910-х и в 1920-х, от чего есть предположение что были две разные винвтоки, учитывая что есть патенты Хино даже в 1940-х насчёт затвора, можно предположить, что Хино постоянно занимался разработкой самозарядной винтовкой.
Но если вы внимательно посмотрели вырезки из газет, то увидели, что винтвоку Хино так же называют винтовкой Намбу, вообщем получается что винтвока Хино и винтвока Намбу - это одна и та же винтовка. При этом Намбу так же работал над винтовкой до 1930-х.
Встречайте! Человек по имени Тагучи Садамицу, судя по всему, работал под началом Намбу и изготавливал не только пистолеты, но и автоматические винтовки.
На фотографии, судя по всему, изображен сам Тагучи и эскиз автоматической винтовки, который он нарисовал по памяти.
Источник:
https://x.com/mitupuu1/status/1854770504248316325
Я думаю вы согласитесь с схожестью эскиза Тагучи и макета Хино от деда энтузиаста, только видимо дедушка решил добавить шытк от карабина Тип 44, потому что круто, и сделал автоматику на основе пистолета Хино, ведь если оружейник сделал пистолет с подвижным стволом, то всё остальное он тоже должен делать по такому же принципу. А так тоже ложе, те же вырезы, очень похожая ствольная коробка, тот же коробчатый магазин.
К слову был довольно интересный японский сайт про японское оружие. Там решили разукрасить наброски Тагучи и описали историю винтвоки (к сожалению без источника). Сайт больше не работает, но зато у нас есть Wayback Machine!
Ссылка на сайт:
https://web.archive.org/web/20080229151640/http://www3.ocn.ne.jp/~tokkaken/japanRIFLE_nambu.htm
Вот информация про винтвоку Намбу с этого сайта:
"Говорят, что Намбу Кидзиро задумал и спроектировал автоматическую винтовку ещё в конце периода Тайсё, еще до того, как основал оружейную фабрику Намбу. Хотя точный внешний вид этой штурмовой винтовки неизвестен, считается, что она работала на основе газоотводного механизма. Последующие автоматические винтовки также были разработаны с использованием газоотводного механизма.
В 1932 году, когда Технический штаб армии официально начал разработку автоматических винтовок, оружейный завод Намбу представил в Первый отдел Первого технического научно-исследовательского института два типа опытных образцов автоматических винтовок.
Основным принципом действия этой первой опытной автоматической винтовки был газоотводный механизм, и это был современный тип, в котором затвор блокировался/разблокировался двумя боевыми упорами, установленными на затворе. В качестве боеприпасов используются патроны Тип 38 калибра 6,5 мм, а магазин оснащен отъёмным коробчатым магазином ёмкостью 10 патронов. Она была чрезвычайно легкой, вес её составлял всего 3,8 кг (окончательная конструкция).
Эти прототипы автоматических винтовок «Намбу» прошли испытания боевой стрельбой в Токийском арсенале. Тест показал, что, хотя базовая конструкция сама по себе хороша, имеются проблемы с ее функциональностью. Поэтому Намбу немного переработал конструкцию, чтобы улучшить этот аспект, и снова представил улучшенную версию для армии. Второй прототип автоматической винтовки был отправлен в Маньчжурию для испытаний на прочность при стрельбе в условиях экстремально холодного климата. Испытания включали в себя тщательное тестирование, в том числе погружение в воду и грязь, а на основании результатов были внесены подробные изменения.
Модификации включают в себя «крепление пылезащитного кожуха к отверстию для выброса гильз» и «обработку для улучшения эффекта рассеивания тепла ствола». Для улучшения отвода тепла к стволу была прикреплена втулка из чистого алюминия, а в цевье было открыто отверстие для отвода тепла. Однако его эксплуатационные характеристики и функциональность по-прежнему были недостаточными. Ниже представлена схема прототипа штурмовой винтовки.
В ствольной коробке над рукояткой имеются многочисленные отверстия для отвода тепла. Кроме того, поскольку затворный механизм не является коленчатым, как в конструкциях Nihon Tokkoku и Kokura, на правой стороне оружия установлена рукоятка взведения затвора прямого действия.
На заводе Намбу была разработана четвёртая модификация и проведены заводские стрельбовые испытания. Однако во время испытания с боевой стрельбой произошел несчастный случай: курок упал до того, как затвор полностью закрылся, что привело к выстрелу. Из-за неполного закрытия затворные части под действием высокого давления отбросило назад, что привело к травме стрелка.
После этого инцидента оружейный завод Намбу быстро усовершенствовал ударный механизм и представил прототип винтовки для военных испытаний. Однако в 1934 году во время испытаний боевой стрельбы, проводившихся в Токийском арсенале, произошел еще один несчастный случай из-за неполного закрытия, и Намбу решил, что шансы на принятие винтовки на вооружение невелики, и отказался от разработки автоматических винтовок для военных.
Несмотря на то, что он отступил, автоматические винтовки Намбу превосходили по конструкции те, что производились другими частными компаниями и военными, а сам Намбу Кидзиро с энтузиазмом относился к разработке автоматических винтовок, поэтому даже после своего ухода он продолжал совершенствовать винтовку и работал над решением упомянутых выше проблем."
И наверное последнее на сегодня. Вы могли так же видеть это фото с утверждением, что на ней изображена винтовка Хино ранняя.
Потому что там очевидно короткий ход ствола, а помимо Хино, почему то другие не могут использовать такую автоматику по переделке Тип 38 (хотя это самое очевидное решение при переделке болтовки в автоматическую).

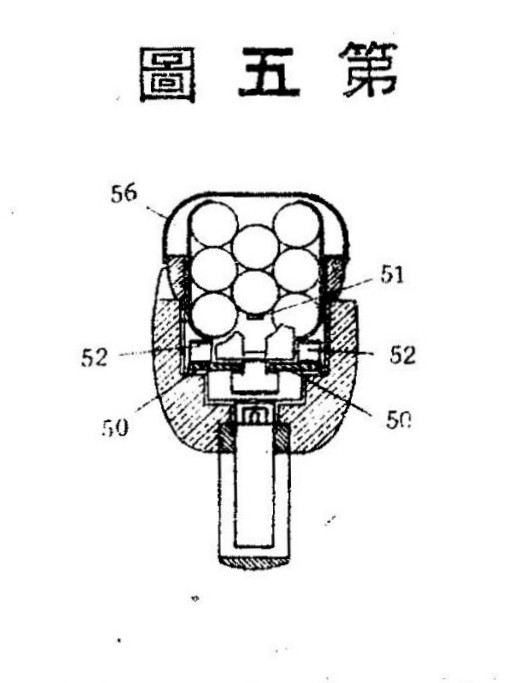

Так вот - это ещё одна винтвока Nippon Special Steel Company уже по переделке Тип 38 в автоматическую. Про неё так же писал Цвершиц Андрей, причём недавно. Вот она же на патенте (номер патента - 104319).
На фото у винвтоки очевидно отсутствует крышка магазина, которая находится вверху сзади ствольной коробки.
Вообщем вот такая винтовка Хино у нас получается. И выражаю особую благодарность Killerwolf1024 за помощь в поисках информации!
. Как минимум 30 зарядный магазин отсылает к Модели 2 и Модели 3, но у Модели 3 должна быть значительно больше длина и масса, и скорее характеристики больше для Модели 2. Попробую разобраться, документ объёмный в почти 100 страниц, но возможно Модель имеет темп стрельбы 750 выс/мин и отчёт союзников с скорострельностью в 800 выс/мин для Модели 2 может оказаться не ошибкой.
…
