Полагаю, многие из вас знают, про такие чудные вещи, как Ф1 и РГД-33, но не только ими отбивались от нацистов и их прихвостней бойцы и командиры РККА. Что же ещё было в ходу? Сейчас узнаете, и начнём мы с противопехотных гранат в хронологическом порядке.
Граната и осколочная рубашка к ней.
Модификация Гранаты Рдултовского 1914 года, которая использовалась ещё во время Первой Мировой. Относится к противопехотным осколочным ручным гранатам дистанционного действия двойного типа. Это означает, что она предназначена для поражения личного состава противника осколками корпуса при своем взрыве. Двойное (наступательно-оборонительное) действие гранаты достигается за счет надевания на гранату “рубашки” (на фото выше)
В 20-х годах, в СССР активно велась работа по разработке и принятию на вооружение РККА гранат собственного производства, отвечающих требованиям времени. Та масса гранат различных конструкций, оказавшихся на складах после Первой мировой и Гражданской войн, не соответствовала нуждам Красной армии. Они устаревали, как технически, так и физически. Требовались свои гранаты, технологичные, недорогие и надёжные.
В итоге оказалось, что из массы предложенных гранат в допуски влезала только Граната Рдултовского образца 1914г.
В итоге её и принялись модернизировать. Изменения коснулись ударника, зацепа и появления “рубашки”. С последней связано то, что гранаты, произведённые на разных предприятиях гранаты имели разный размер, особенно наружный диаметр, что затрудняло использование “рубашки”, в связи с чем пришлось стандартизировать размеры гранаты и выпускать их в пределах положенных допусков. Помимо этого, граната была тяжела и неудобна в использовании, подготовка к броску требовала целого ряда манипуляций, что в условиях частой недостаточной обученности бойцов, приводило к тому, что граната попросту не взрывалась.
Она же Ручная Граната Дьяконова обр. 1933г.
Вид в “рубашке” и без неё
В разборе
Является дальнейшим развитием предыдущей гранаты.
Данная граната появилась под руководством Дьяконова в 1926г, после чего ещё несколько лет проходила испытания (в т.ч. на полигоне и в войсках). В итоге в начале 30-х годов она была доведена до требуемых стандартов и принята на вооружение с обозначением РГД-33.
Как можете видеть, эта граната также имеет надеваемую “рубашку”, что означает, что она может исполнять и наступательную, и оборонительную роль.
Также, есть интересный вариант данной гранаты - 57-Г-713. Данный вариант должен был иметь рукоятку изменённой конструкции и ударный механизм. Не пошла в серию из-за отрицательного отношения специалистов ГАУ РККА к ударному механизму из-за их ненадёжности, и ряду других причин.
И вот её бы не помешало бы добавить в нашу игру.
“Эфка”, “Лимонка” - Бессмертная и бессменная классика, которая даже из современной армии уходить не собирается
Прародителем данной оборонительной гранаты является французская граната той же марки (F1), поступавших в части Русской Императорской Армии, и после - оставшихся на складах РККА. Французский запал не был герметичным, детонационный состав отсыревал, что вызывало массовый отказ гранат, либо же могло привести ко взрыву в руках бойца. В результате появился запал Ковешникова, которым стали оснащать старые французские, а затем появившиеся в 1939 году уже советские Ф1.
Интересный материал по данному запалу.
Вы меня возненавидите за юпуп…
Этот текст будет скрыт
Обратите внимание на форму скобы запала Ковешникова
В 1941ом году в них начали ставить УЗРГ (Универсальный Запал Ручной Гранаты), который также несколько раз модифицировали и используют по сей день (самый последний - УЗГРМ-2)
Внимание на скобу от УЗРГ

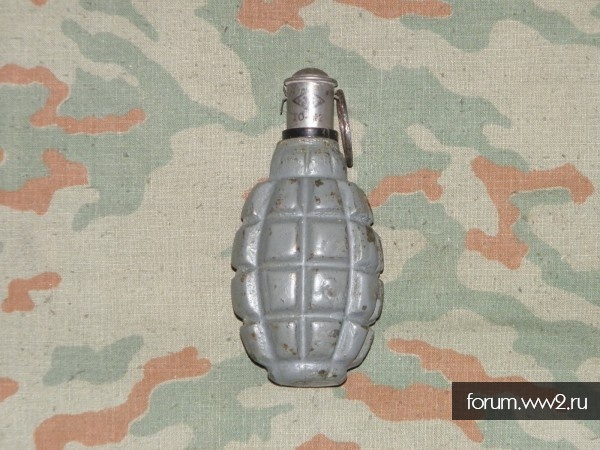

Ф1 с запалом Чарушина
По этому запалу мало. Известно, что он довольно редкий и производился в блокадном Ленинграде
Кстати, в нашей игре также вкорячили в неё УЗРГ
Материал про то, какие бывают Ф1
Коль уж я заикнулся про Ф1 и запал Ковешникова, то придётся сказать и про “блокадницу”.
Такая разная, но суть одна

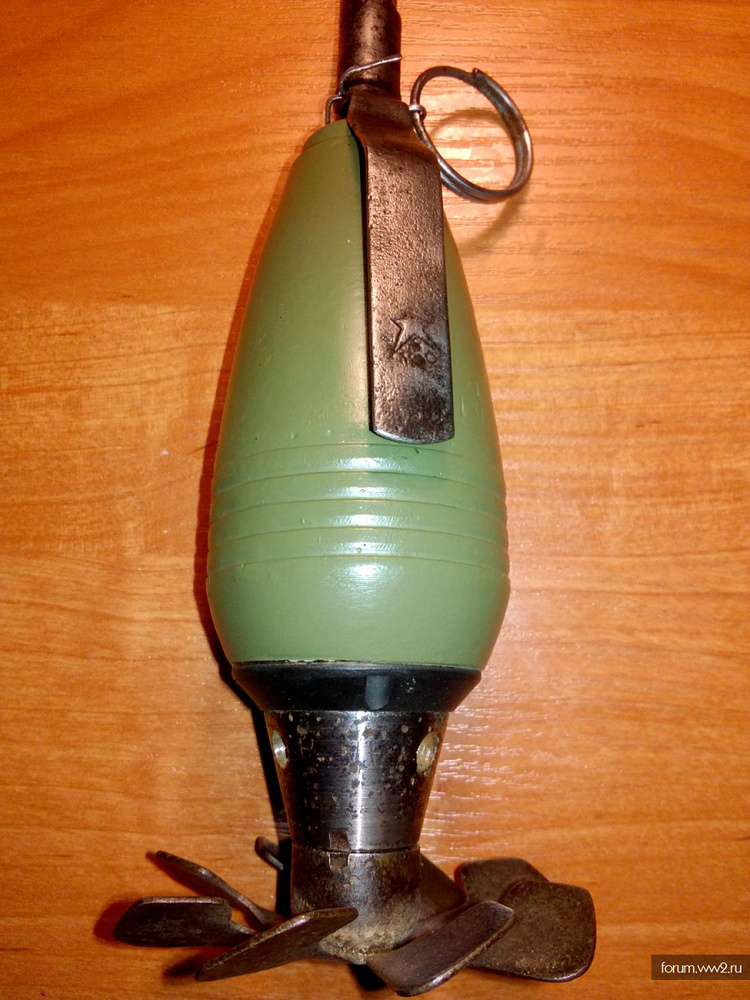

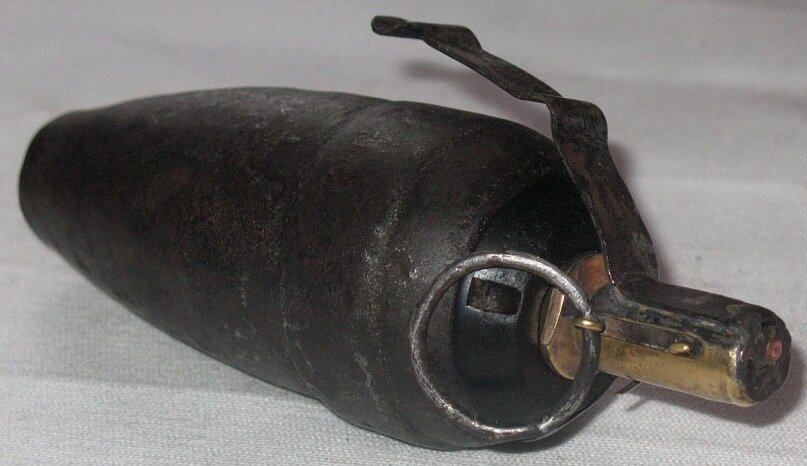

Я думаю, по названию все поняли, что “блокадница” - очередной образец Ленинградской оружейной порнографии. Производились сии гранаты из бракованных 50мм корпусов миномётных мин из стали или чугуна, и, как видите по фотографиям, запал (как можете видеть по форме скобы, туда вворачивали и УЗРГ, и Ковешникова) мог вкручиваться и на место взрывателя мины, и на место хвостовика.
А про связь с Ф1 я заикнулся не просто так: Блокадница, хоть и не принималась на вооружение, но у неё есть индекс ГАУ 57-Г-721М (если конкретнее 57-Г-721МС и 57-Г-721МЧ для стального и чугунного корпусов соответственно), то есть данная граната проходила как модификация вышеупомянутой Ф1
К сожалению, фото в хорошем состоянии не попадались
Наступательная граната, выпускавшаяся в 1941-1942 годах. Корпус гранаты изготовлен из металла и служил для помещения разрывного заряда и запала, а также для поражения противника осколками при разрыве гранаты. Корпус снизу был закрыт плоским дном, а сверху — крышкой. Внутри корпуса гранаты помещались: разрывной заряд, свернутая в три-четыре слоя, рифлёная металлическая лента для получения осколков при разрыве гранаты, и центральная трубка, в которую вставлялся запал при заряжании гранаты.
РГ-41 широко применялась в РККА в начальный период Великой Отечественной войны. Несмотря на то, что она была гораздо компактнее, чем РГД-33, удобнее и проще в обращении и едва ли менее мощная, однако РГД пережила войну, а РГ-41 исчезла из обращения уже в 1942-м году. Причины этому две:
- бОльшая универсальность РГД-33, то есть возможность использования её и как наступательную, и как оборонительную, а также появление
- Появление следующей по списку гранаты на вооружении

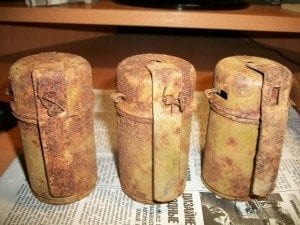

вот эти ребята
Является сия граната дальнейшей модернизацией РГ-41, она проще в производстве чем РГ-41, ибо производить её можно даже не на специализированных предприятиях, и более безопасная (в том числе за счёт УЗРГ, как уже могли заметить), что является важным с условиях плохой обученности. Сама граната - наступательная, но, как видите на фото, “рубашка” от РГД-33 к ней вполне подходит, так что странно, что ими не укомплектовывали по умолчанию.
Эксплуатируется же РГ-42 до сих пор. Производство было налажено в Китае, КНДР, Польше и Румынии, В РФ не производится, но на складах имеется значительное количество оных.
Также есть граната РГ-42В
Отличия от обычной РГ минимальны - размер, форма дна и внутреннее пространство.
Появление этих гранат связано с разочарованием противотанковой кумулятивной гранатой ВПГС-41, вследствие чего, из их корпусов было принято клепать РГ-42В. Не пропадать же добру.

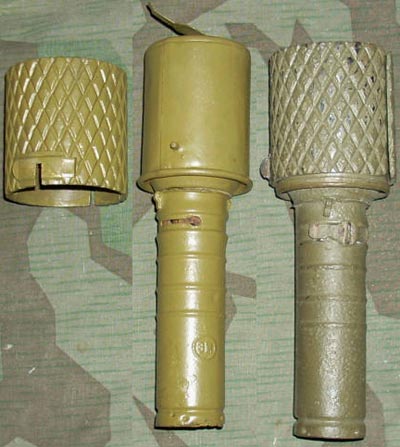

Собственно, сабж и “рубашка” к нему
Представляет из себя модификацию неоднократно упомянутого РГД-33. Те же материалы и те же технологии, даже запал тот же. Корпус гранаты и “рубашка” длиннее чем у прототипа на несколько миллиметров. Вследствие всех переделок граната стала проще в производстве и удобнее в использовании, чем её прототип.
Производство было налажено на Кавказских предприятиях и производились такие гранаты до самого конца войны. Инфы об этой гранате - кот наплакал, и сделано, скорее всего, примерно столько же…
она же в компании РГД-33
Подводя итоги
Советские ВПК в годы ВОВ выдал огромнейшее количество самых разнообразных гранат, которые успешно (временами, может, не очень) применялись воинами Красной Армии на фронтах войны, и после окончания Великой Отечественной. Что-то из этого списка мы можем встретить и сегодня, и даже не факт, что в местах боёв времён ВМВ.
